Glass Bracket, Part 1: Body Part (Seri Tutorial Autodesk Inventor)

Pada tutorial ini kita akan membuat part modeling dan assembly sederhana. Model yang dibuat adalah Glass Bracket. Cukup sederhana, cocok untuk latihan  bagi pemula.

Bracket Kaca

Kita akan membuat part pertama yaitu: Body

Glass Bracket: Body

Berikut langkah-langkah untuk membuatnya:

•   Klik pada icon Autodesk Inventor untuk memulai membuat part baru. Pilih New.
• Klik pada tab metric > Standard (mm).ipt untuk memilih template metric.

•   Gunakan perintah Line dan mulailah membuat skecth serta dimensi seperti pada gambar berikut:

• Klik Finish sketch.

• Pada tab Model > Create > pilih  Extrude

• Pilih jenis symmetric pada arah extent dengan jarak 20

• Selanjutnya membentuk fillet pada sudut seperti pada gambar dengan R=10mm

• Buat sketch baru  dengan klik icon Create 2D Sketch pada permukaan object dan buatlah sket dengan bentuk dan dimensi seperti pada gambar

• Extrude dengan ketebalan 2mm

• Gunakan perintah Fillet dengan R=1mm seperti pada gambar.

• Selanjutnya kita akan membuat lubang berulir untuk set screw M8. Pada tab Model > Modify > klik pada icon Hole . Pilih Concentric pada 'Placement', kemudian pilihlah plane dan concentric reference pada object sesuai ilustrasi pada gambar.

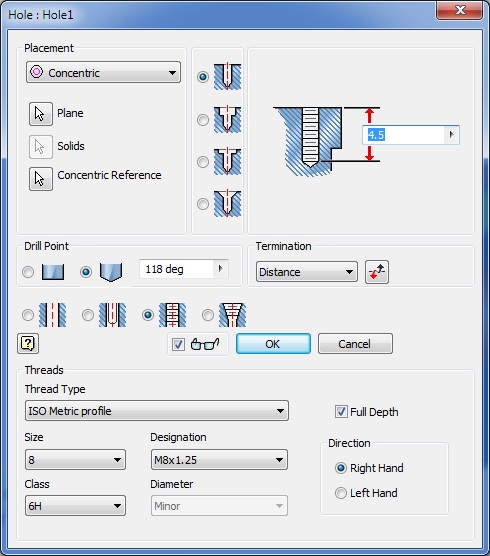

Masih pada dialog box hole, pilih tipe lubang 'Tapped Hole' dengan jenis Ulir ISO Metric = M8x1.25 dengann arah 'Right Hand. Untuk Termination pilih jenis 'To'. Pilih pemukaan termination seperti pada gambar berikut.

Jika semua parameter pada dialog box sudah lengkap. klik apply

• Berikutnya membuat lubang kedua untuk menempelkan bracket. Dengan cara yang hampir sama berikut pengaturan yang perlu dilakukan:

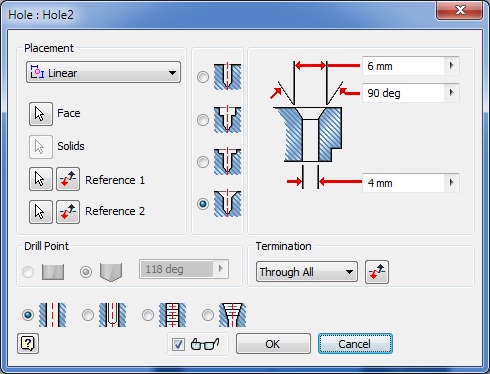

Pilih Linear pada jenis Placement, pilihlah face dan kedua sisi yang menjadi acuan posisi lubang seperti pada gambar, dengan jarak 10 mm dan 5 mm. Pilih jenis Counter sink untuk jenis pengeboran dengan diameter lubang 4mm dan 6mm untuk 'countersink diameter', kemudian pilih 'simple hole'  untuk jenis lubang dan 'Through All' untuk termination.


Klik OK jika semua parameter sudah lengkap.
Part yang kita buat akan tampak seperti pada gambar berikut.

Glass Bracket: Body

  Jika membutuhkan, Anda dapat download file part ini di http://www.cadforum.cz/catalog_en/block.asp?blk=8360
Kita akan membuat set screw dan melakukan assembly pada tutorial selanjutnya.

Semoga bermanfaat.
